Установка дробилки BARRY в стеклопластиковом корпусе PROTOK

На канализационной насосной станции нового жилого района практически ежедневно возникали засоры насосного оборудования из-за большого количества бытового мусора и волокнистых включений в сточных водах.

Насосы небольшой производительности имели ограниченное проходное сечение, вследствие чего тряпки, влажные салфетки и другие механические загрязнения регулярно блокировали рабочие колёса. Постоянная очистка сороудерживающей корзины требовала значительных трудозатрат, увеличивала эксплуатационные расходы и не позволяла полностью решить проблему аварийных остановок. Дополнительной сложностью являлось то, что существующая стеклопластиковая КНС имела небольшой внутренний диаметр 1,5 м, что исключало возможность установки классической рамы с канализационной дробилкой непосредственно внутри приёмного резервуара станции.

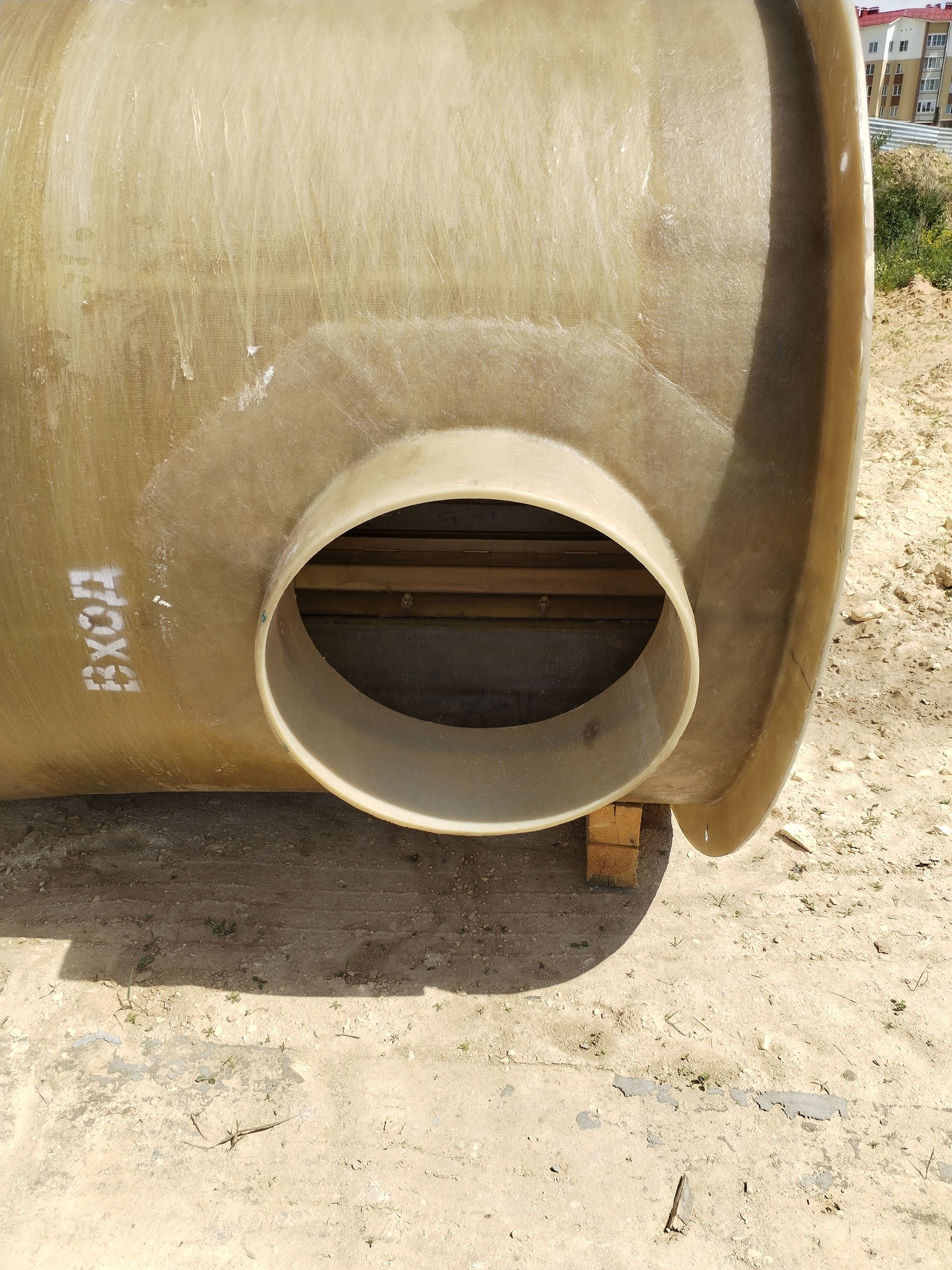

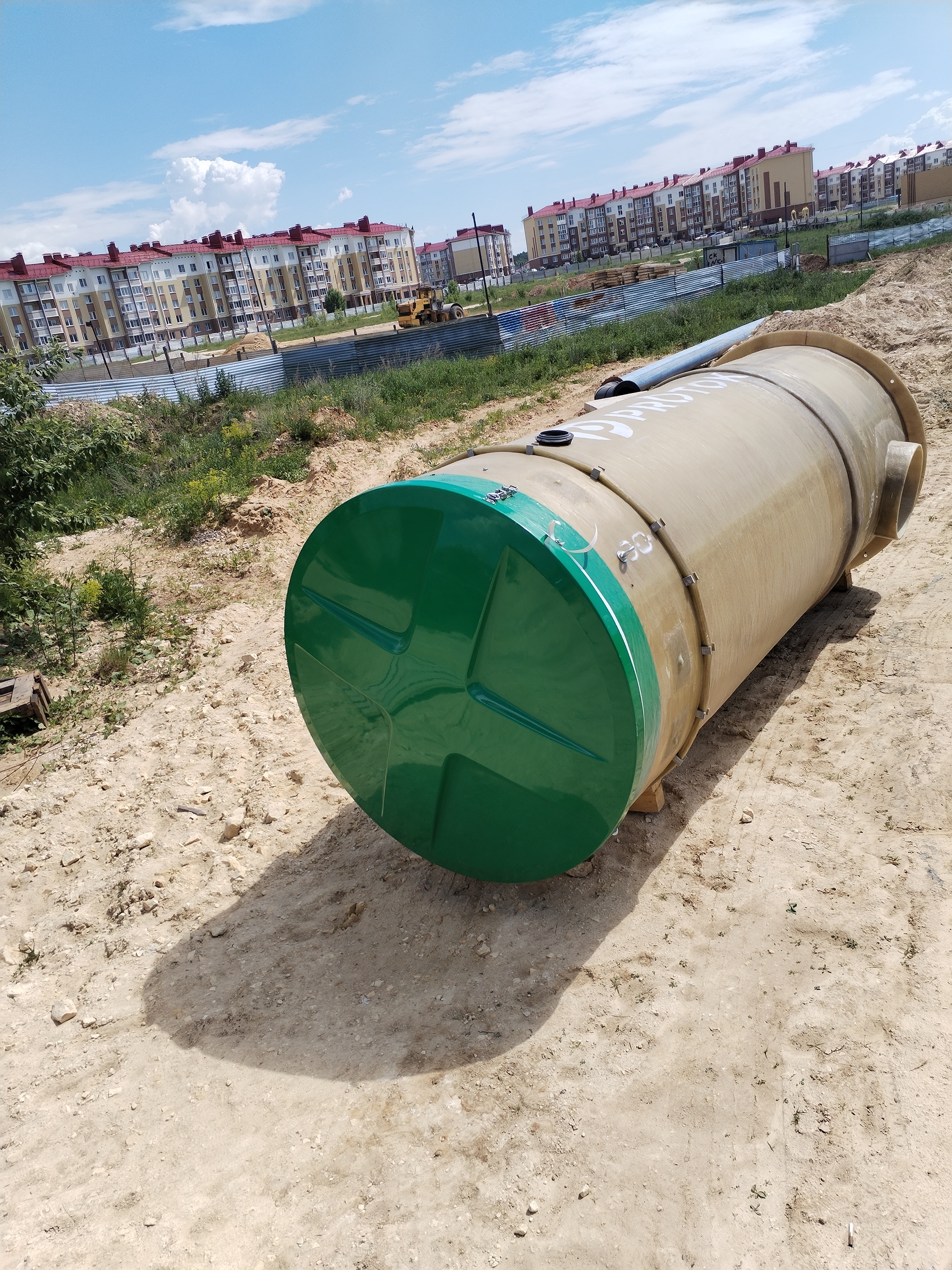

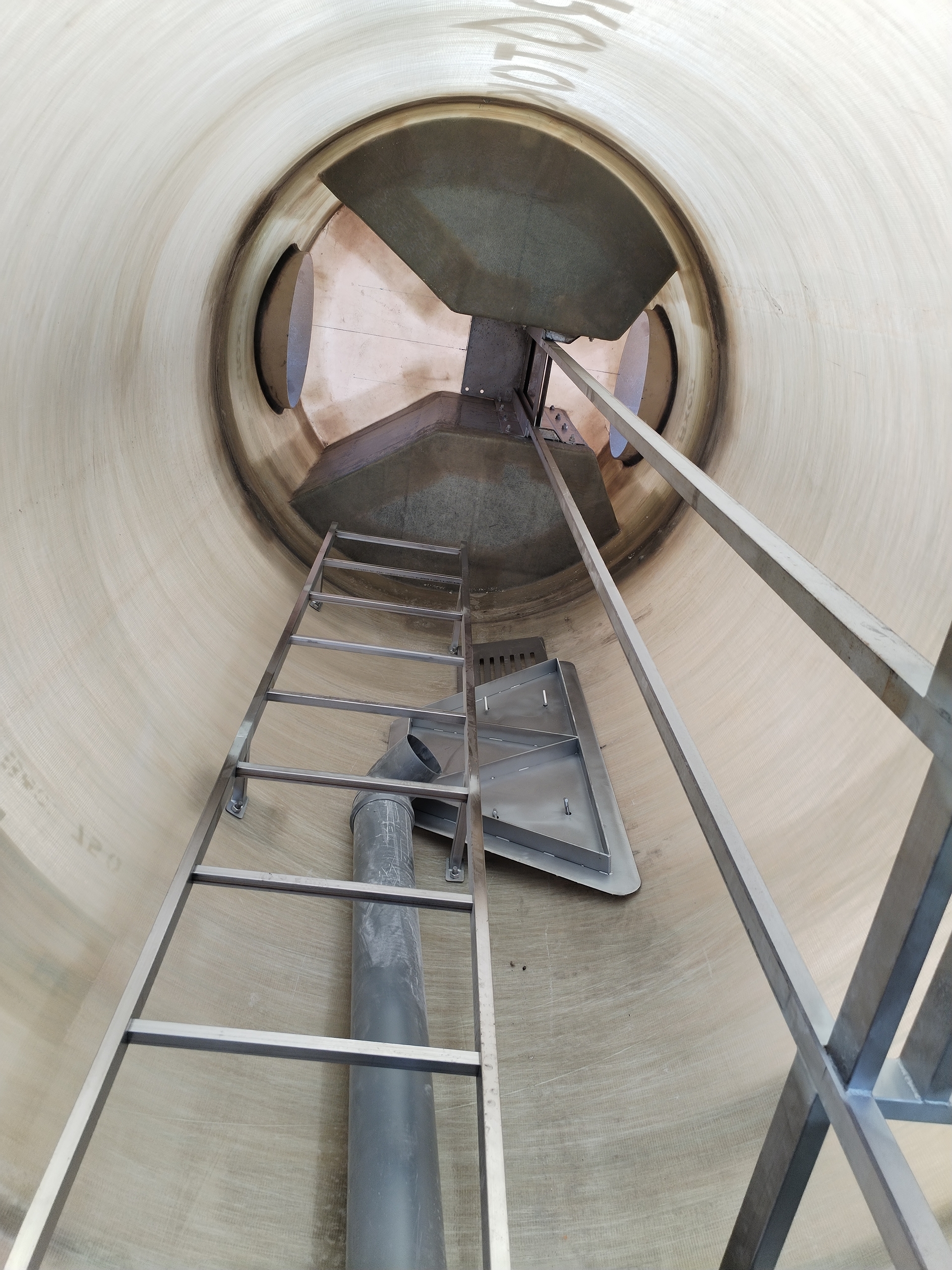

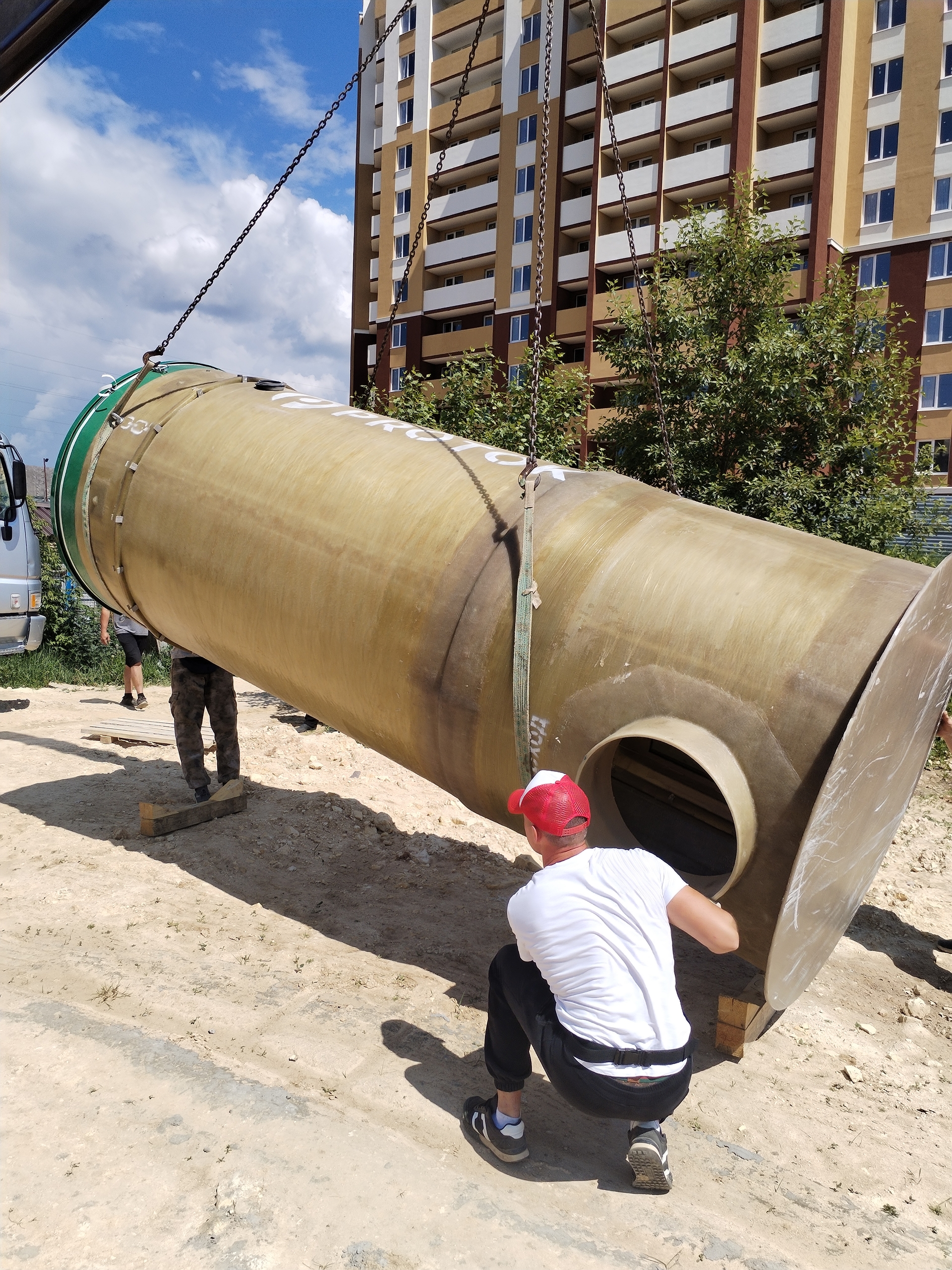

После обследования объекта специалисты «РДЭ Инжиниринг» предложили нестандартное инженерное решение, позволившее модернизировать существующую систему без реконструкции действующей насосной станции. Для размещения оборудования перед КНС был установлен отдельный стеклопластиковый корпус PROTOK диаметром 1,5 м и высотой 4,1 м, внутри которого смонтировали специально спроектированный канал с канализационной дробилкой BARRY0104-240 производительностью до 240 м³/ч.

Для оборудования была изготовлена индивидуальная сервисная рама, обеспечивающая быстрый демонтаж дробилки при проведении технического обслуживания. Конструкция позволяет извлекать агрегат с помощью обычной лебёдки или манипулятора без выполнения сложных монтажных работ и без вмешательства в конструкцию существующей КНС.

Размещение дробилки перед насосной станцией позволило эффективно измельчать твёрдые и волокнистые включения еще до их попадания в КНС, полностью защитив насосные агрегаты.

После внедрения комплекса количество аварийных остановок из-за засоров сократилось до нуля, так как измельченные включения теперь беспрепятственно проходят через рабочие колёса насосов.

Заказчик существенно снизил эксплуатационные расходы, сократил объём ручного обслуживания оборудования и защитил насосное оборудование от преждевременного износа. Кроме того, интеграция корпуса PROTOK c дробилкой BARRY позволила повысить надёжность работы всей системы водоотведения без остановки стоков и без необходимости дорогостоящей реконструкции существующей канализационной насосной станции.
