Замена корзины на вертикальную дробилку BARRY

На КНС №3 микрорайона Южный город применялась сороудерживающая корзина, установленная на приёмном трубопроводе. При эксплуатации корзина требовала регулярной очистки. Кроме того, часть длинноволокнистых загрязнений всё равно проходила дальше по системе и становилась причиной засорения насосов. Заказчику требовалось сократить количество выездов аварийных бригад и одновременно уменьшить количество аварийных остановок насосного оборудования.

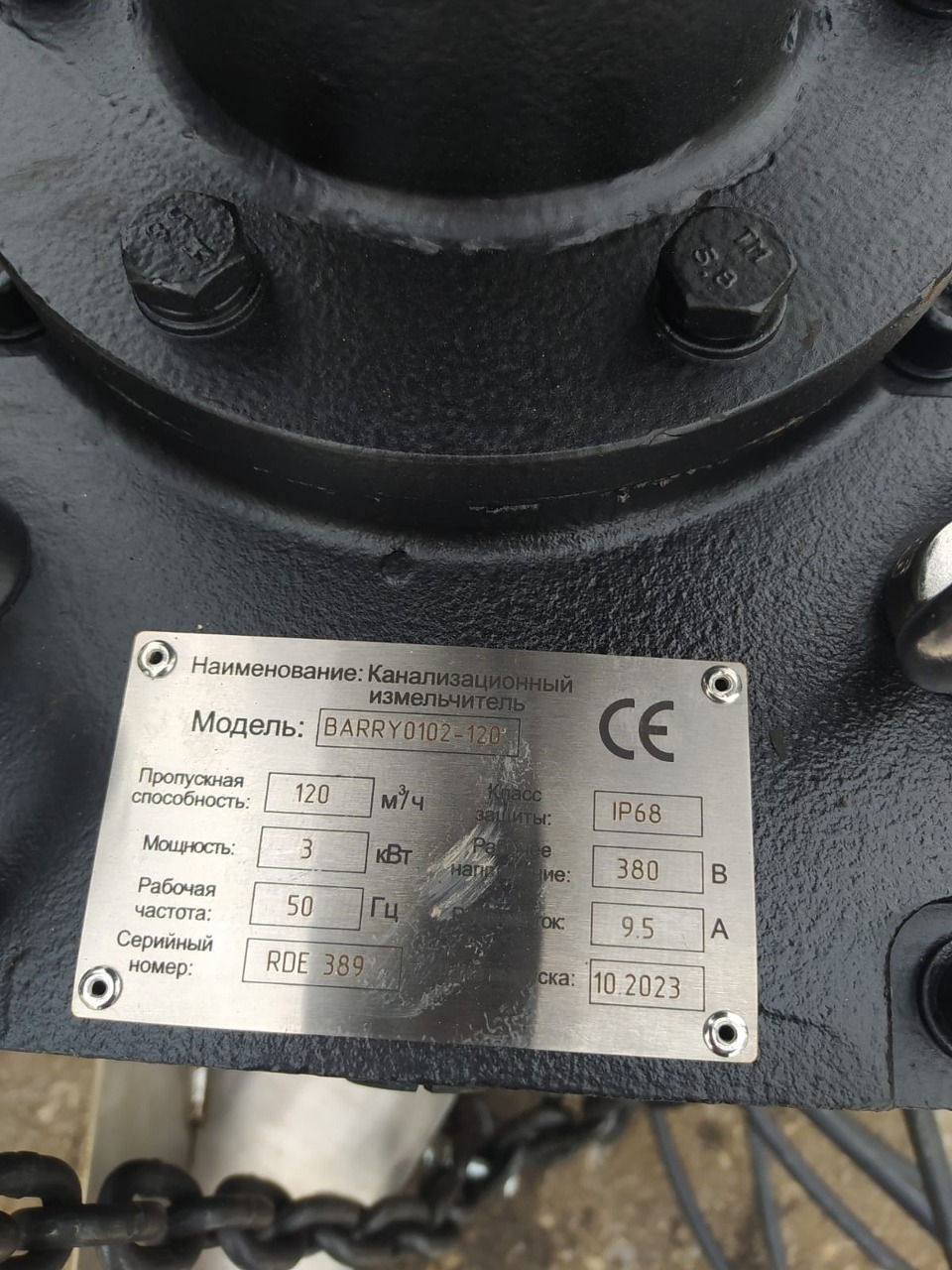

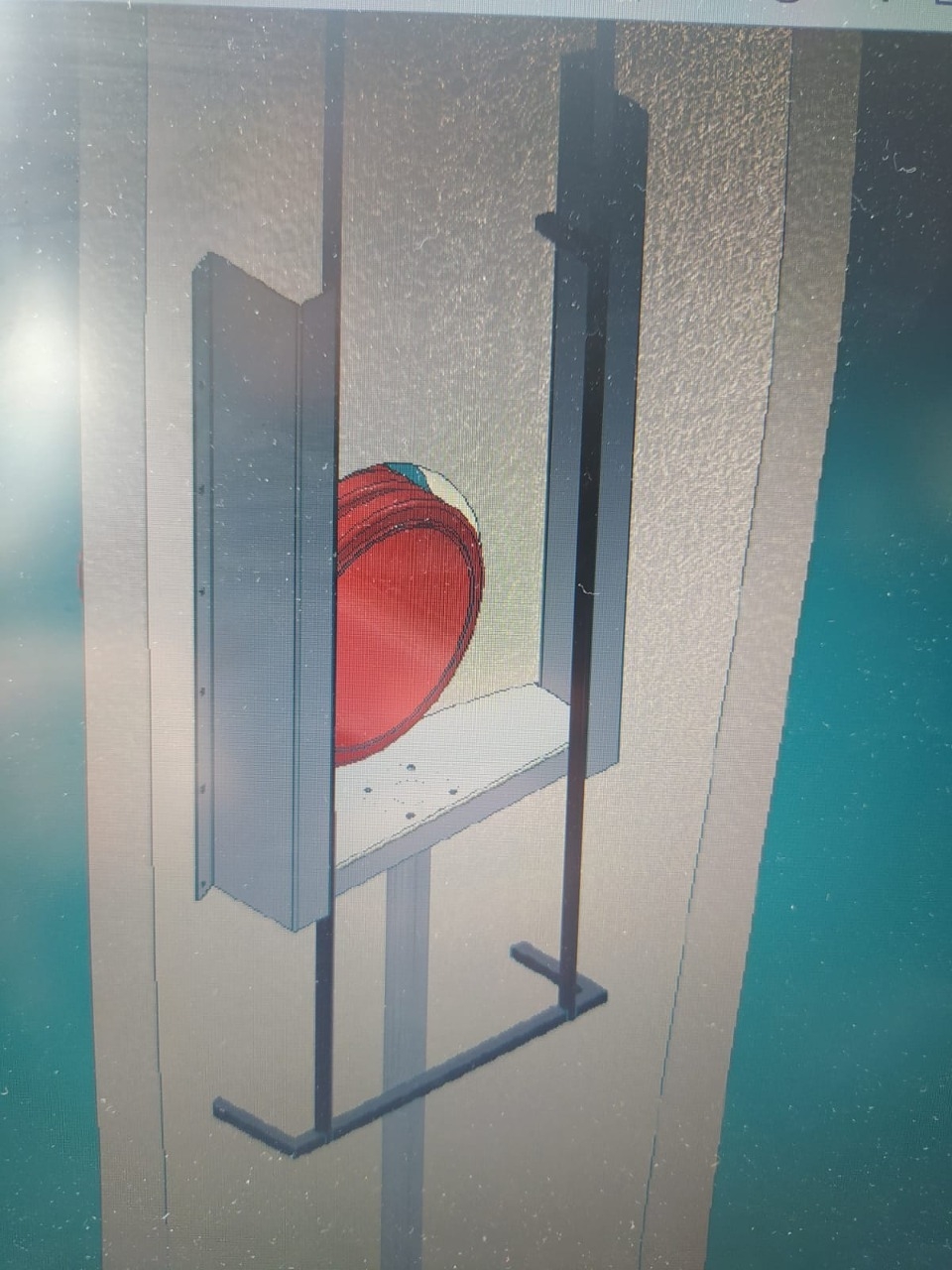

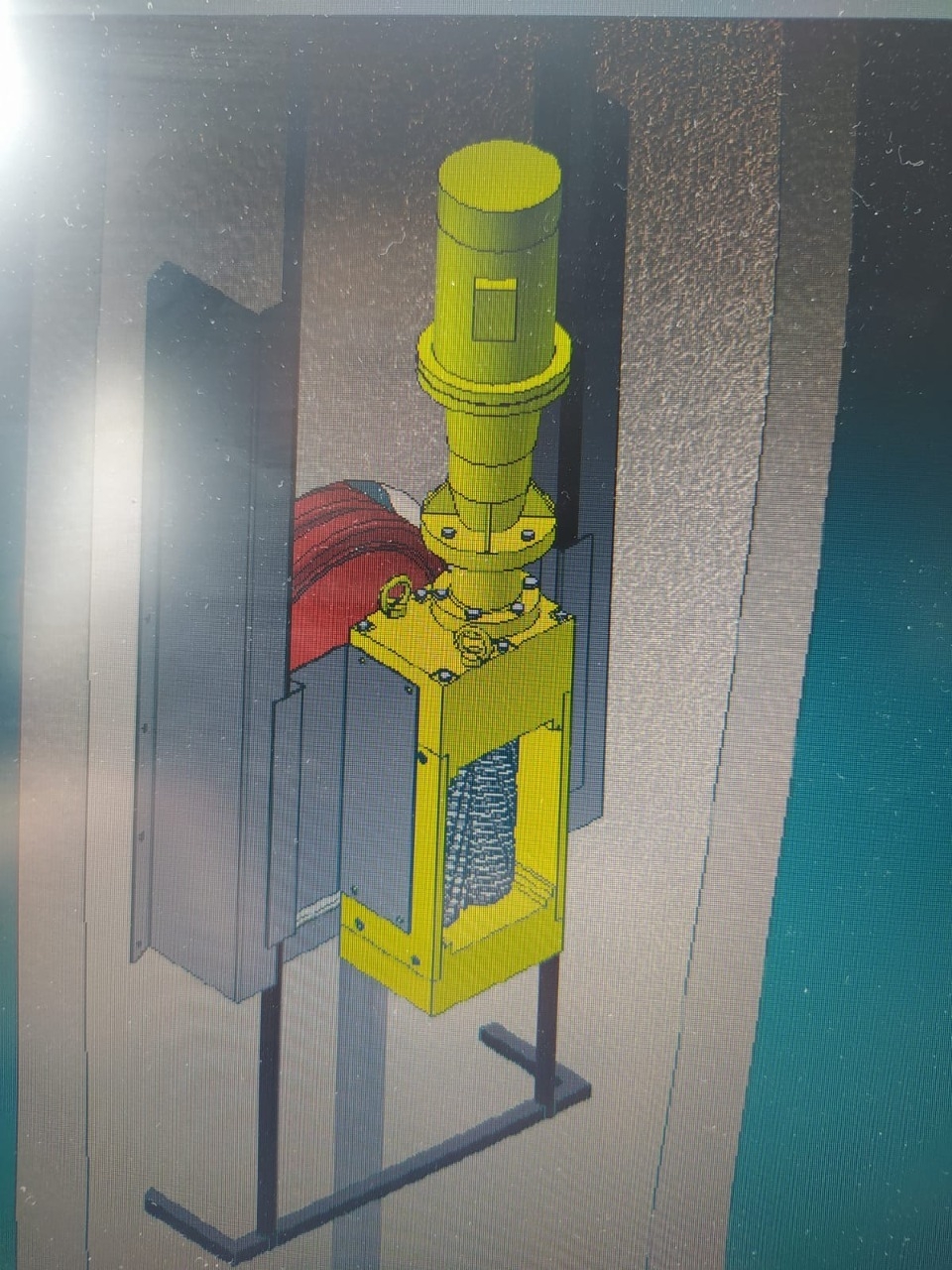

Специалисты «РДЭ Инжиниринг» предложили отказаться от накопительного принципа задержания мусора и заменить корзину на вертикальный измельчитель BARRY0102-120 без фильтрующего барабана. Поскольку оборудование устанавливалось на существующей КНС, инженерам необходимо было адаптировать конструкцию под реальные габариты станции. Специалисты выполнили замеры, разработали 3D-модель установочной рамы и направляющих, учитывая расположение существующих технологических люков и внутренней обвязки КНС. По разработанным чертежам была изготовлена индивидуальная рама. После доставки на объект специалисты «РДЭ Инжиниринг» выполнили её монтаж, установку измельчителя и запуск оборудования. Таким образом, стандартная модель BARRY была интегрирована в существующую инфраструктуру с помощью специально спроектированной монтажной конструкции.

После замены корзины на измельчитель КНС получила автоматизированную систему предварительной обработки стока. Крупные и длинноволокнистые включения не накапливаются в корзине, а измельчаются непосредственно в процессе прохождения стока. В результате снизилась вероятность засорения насосов и необходимость аварийных выездов, а КНС получила возможность работать в штатном режиме без регулярных остановок для очистки сороудерживающего устройства. Отказ от ручной очистки корзины способен убрать порядка 8 операций в месяц. При 2 часах на одну очистку это до 16 человеко-часов экономии ежемесячно, без учёта стоимости аварийных выездов.
