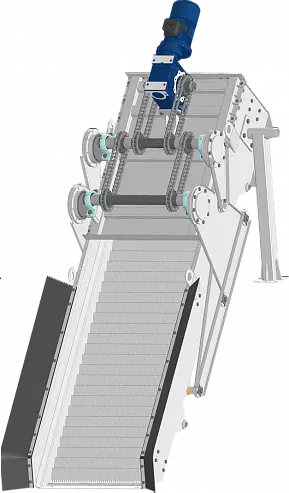

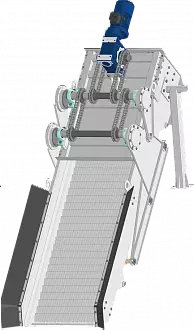

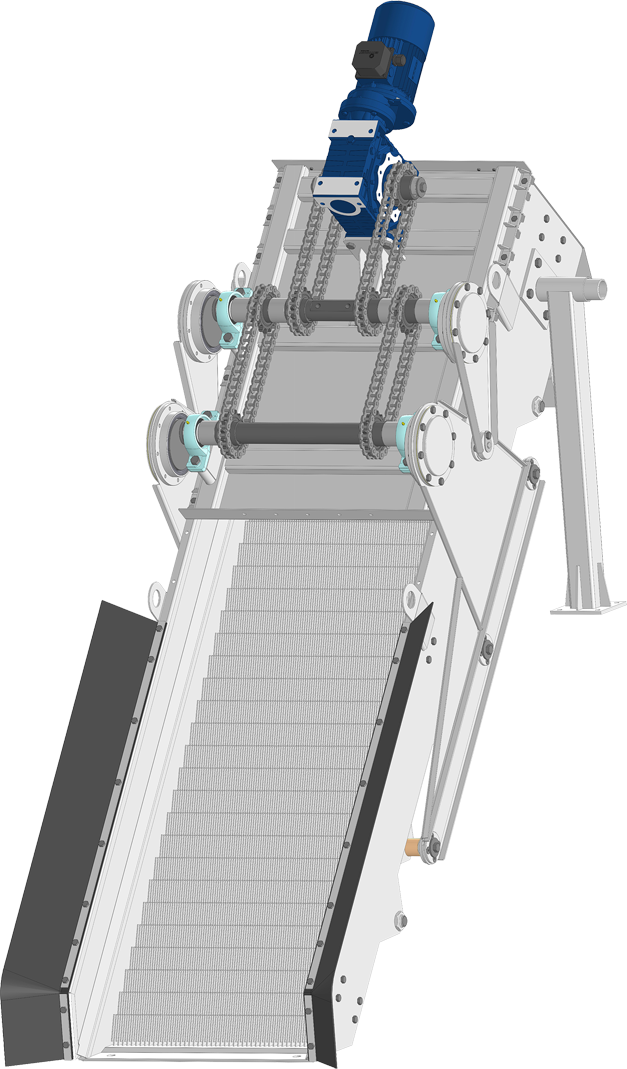

Решетка канализационная ступенчатая для очистки сточных вод BARRY-РСК

Для КНС, КОС, коммунальных, промышленных и пищевых предприятий
Решетка канализационная ступенчатая для очистки сточных вод BARRY-РСК
Назначение оборудования

Ступенчатые механические решетки применяются на объектах, где требуется повышенная степень механической очистки сточных вод и необходимо защитить оборудование, чувствительное к попаданию крупных и волокнистых включений. Решетка устанавливается в открытом канале и в автоматическом режиме задерживает, поднимает и выгружает загрязнения.

Решетки BARRY-РСК защищают насосное и последующее технологическое оборудование, снижают риск засорения трубопроводов и заклинивания запорной арматуры, а также сокращают потребность в ручной очистке канала.

1
Механическая очистка (BARRY-РСК)
2
Биологическая очистка
3
Доочистка
4
Обеззараживание
Области применения
Объекты ЖКХ (Водоканалы)
Объекты общественного назначения
Промышленные стоки
Сельское хозяйство
Пищевая промышленность
Как работает BARRY-РСК

Поток сточных вод проходит через фильтрующий экран ступенчатого профиля, состоящий из двух блоков ламелей — неподвижного и подвижного. Механические включения задерживаются на поверхности экрана.


Подвижный блок совершает плоскопараллельное движение, проходит через прозоры неподвижного блока и перемещает задержанные загрязнения на одну ступень вверх. При каждом последующем цикле загрязнения постепенно транспортируются к зоне выгрузки и удаляются из решетки.


Прохождение подвижных ламелей через неподвижные обеспечивает самоочищение фильтрующего экрана, поэтому для его очистки не требуются щетки или система промывки.


Работа BARRY-РСК может осуществляться автоматически — по сигналу датчика уровня воды в канале или по заданному времени.

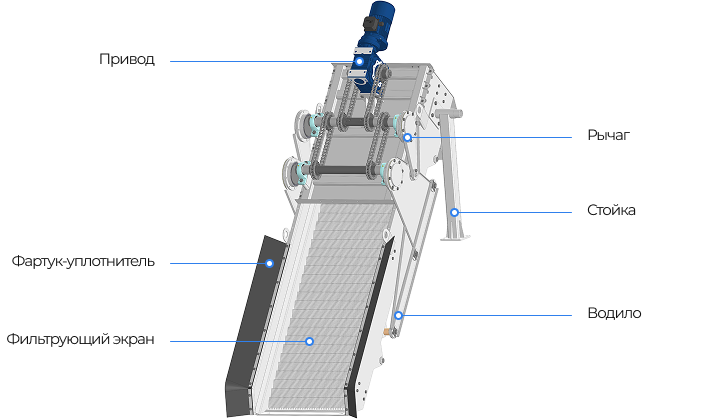

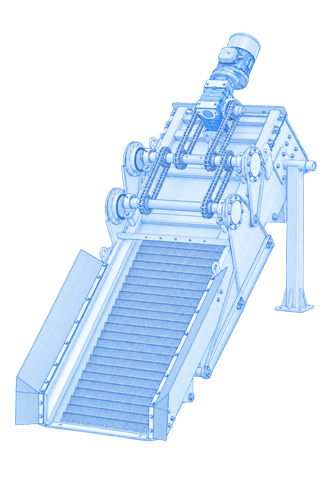

Основные узлы
Автоматизированное управление
  • Автоматический и ручной режимы
  • ЖК-дисплей
  • Отображение ошибок и сбоев
  • Отключение электродвигателя при превышении нагрузки
  • MODBUS
  • Интеграция в АСУ ТП
Шкаф управления

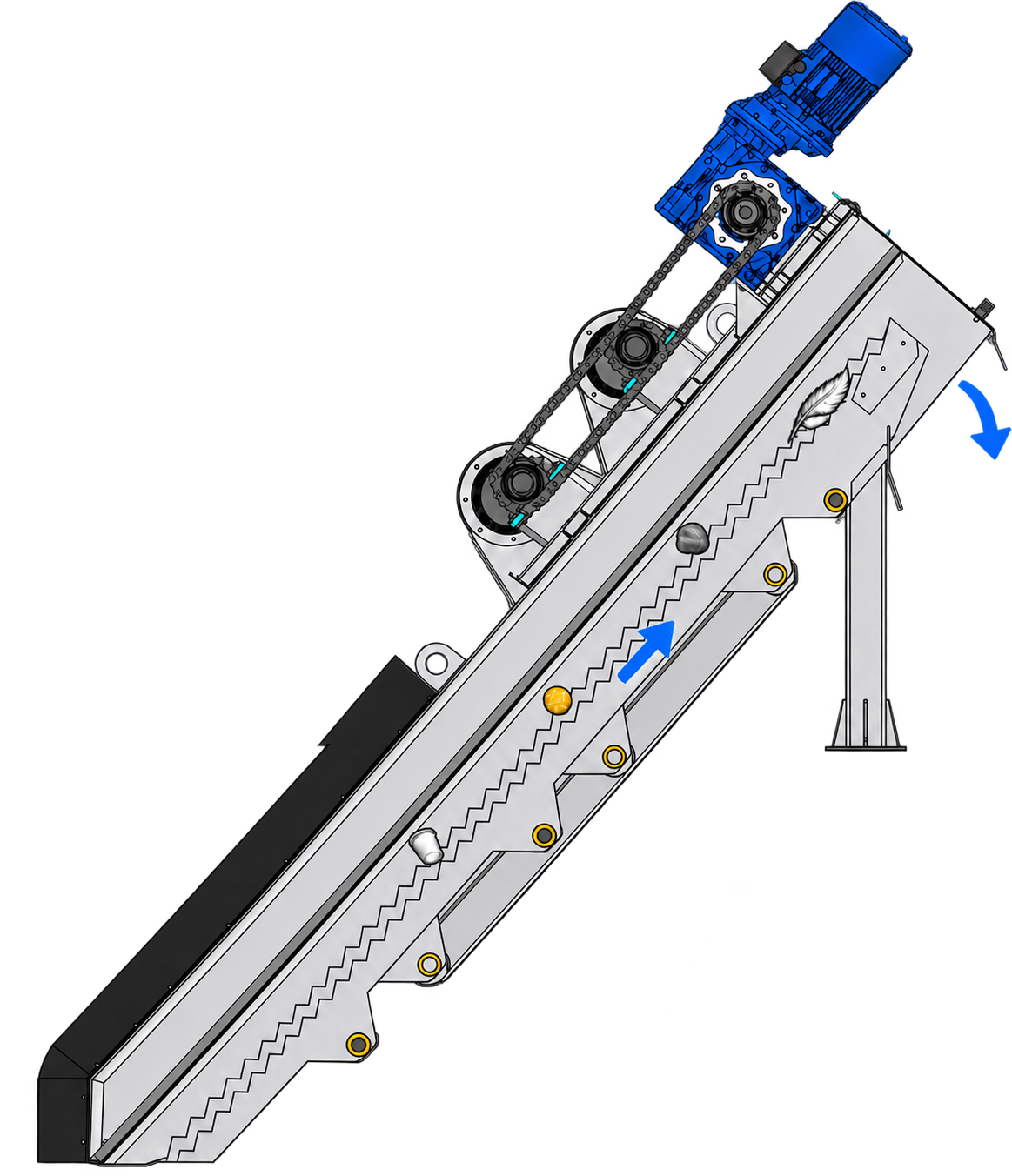

Цикл работы BARRY-РСК
Шаг 1 Поток проходит через ступенчатый фильтрующий экран. Вода движется дальше, а мусор задерживается на поверхности ступеней
Шаг 2 Подвижная часть экрана совершает плоскопараллельное движение и сдвигает задержанные загрязнения на одну ступень вверх
Шаг 3 Цикл повторяется, и загрязнения последовательно транспортируются в зону выгрузки

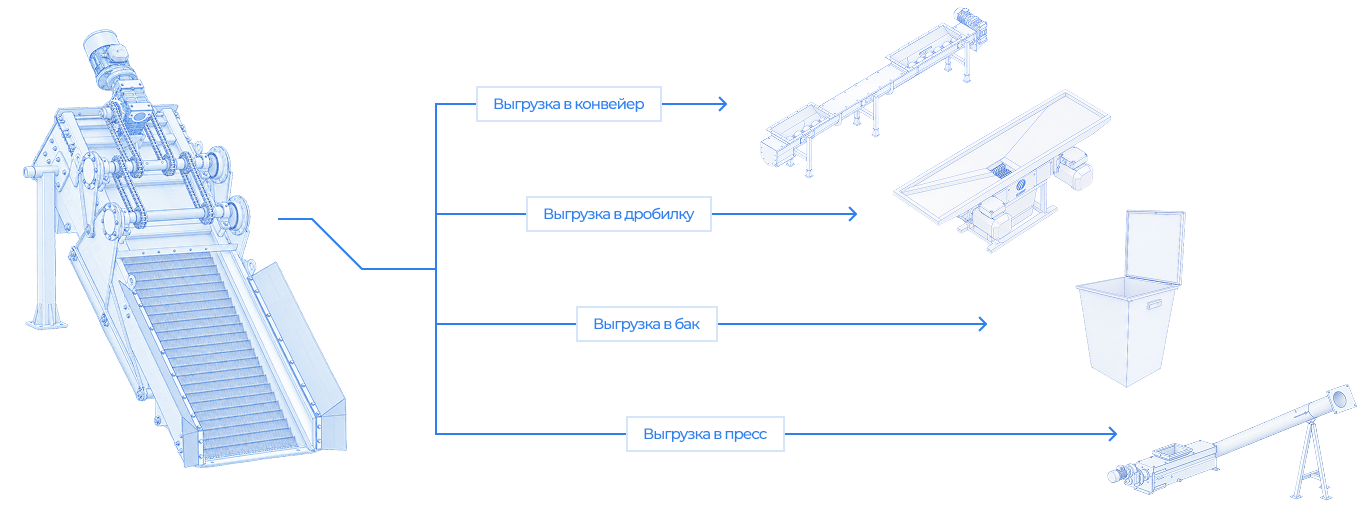

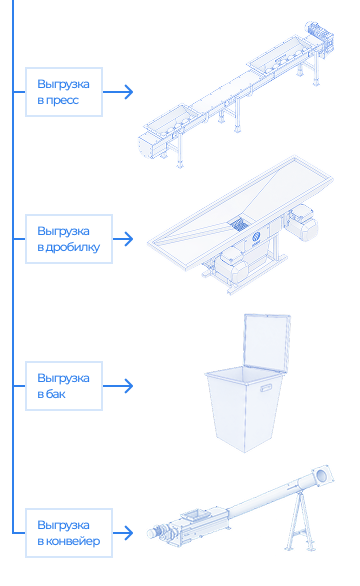

Варианты удаления отбросов

Преимущества BARRY-PCK для эксплуатации
Высокая степень фильтрации
Задержанные на экране загрязнения образуют дополнительный фильтрующий слой, который повышает эффективность очистки и позволяет задерживать включения меньше размера прозора между ламелями.
Низкая влажность загрязнений
За счет невысокой скорости перемещения к зоне выгрузки задержанные загрязнения частично обезвоживаются, что упрощает их дальнейшую обработку и утилизацию.
Самоочищение экрана
Подвижные ламели совершают плоскопараллельное движение через прозоры неподвижного блока, обеспечивая самоочищение экрана без щеток и системы промывки.
Высокая надёжность
В зоне контакта со сточными водами отсутствуют вращающиеся механизмы и уязвимые рабочие элементы, такие как крючки. Это снижает риск заклинивания, механических повреждений и аварийных остановок.
Интеграция в АСУ
Решетка поддерживает автоматический режим работы и может интегрироваться в АСУ участка механической очистки.
Высокая ремонтопригодность
Для обслуживания и ремонта решетка переводится в горизонтальное сервисное положение без демонтажа оборудования из канала.
Что это дает объекту:
Снижение аварийных ситуаций
Сокращение простоев оборудования
Снижение затрат на ремонт и обслуживание
Защита трубопроводов и насосного оборудования
Снижение нагрузки на персонал
Типоразмеры BARRY-РСК
BARRY-РСК подбирается по параметрам канала: ширине В, глубине H, высоте выгрузки h и прозору b. На сайте представлена часть модельного ряда.
Диапазоны исполнения
Модель Ширина канала B, мм Глубина канала H, мм Высота выгрузки h, мм Прозор b, мм
min max min max min max
BARRY-РСК-В.H.h-b 800 2500 600 2500 400 2000 2-6
Шаг по ширине и глубине канала — 100 мм.
Если нужного типоразмера нет в списке, отправьте параметры канала — мы подберем исполнение под объект.
Документы
Для подбора оборудования и подготовки коммерческого предложения используйте опросный лист и материалы по BARRY-РСК. Если у вас есть чертёж канала или проектные данные, приложите их к заявке — это ускорит подбор исполнения.

Опросный лист
BARRY-РСК

Скачать

Каталог
BARRY

Скачать

Декларация
соответствия

Скачать

Сертификат соответствия
BARRY-РСК

Скачать
Вопросы и ответы

Что означают цифры после BARRY-РСК?

Цифры в обозначении отражают основные параметры исполнения. Например, BARRY-РСК 800.1000-5 — это решётка для канала шириной 800 мм и глубиной 1000 мм с прозором фильтрующего полотна 5 мм.

Можно ли подобрать исполнение, если нужной модели нет на сайте?

Да. На сайте представлена только часть модельного ряда. Мы можем подобрать или изготовить РСК под параметры конкретного объекта. Отправьте исходные данные или заполненный опросный лист — специалисты РДЭ Инжиниринг предложат подходящее исполнение.

Для каких задач лучше всего подходит РСК?

BARRY-РСК применяется для тонкой механической очистки сточных вод, чтобы защитить оборудование, чувствительное к попаданию крупного мусора. Наиболее эффективный диапазон прозора фильтрующего полотна для решёток этого типа составляет 2–6 мм. Конкретное значение подбирается с учётом состава стоков, расхода и требований к последующим ступеням очистки.

Почему для тонкой очистки лучше выбрать именно ступенчатую решётку?

Благодаря прохождению подвижной части экрана через прозоры неподвижной части происходит самоочищение, поэтому решетке не требуются промывка и установка щёток. Также фильтрующее полотно представляет из себя жёсткую и прочную конструкцию, которая устойчива к попаданиям крупного мусора, из-за чего риск повреждения ниже, чем у перфорированных или крючковых решеток

Куда отправляется извлечённый мусор?

Извлечённые отбросы могут направляться в конвейер для транспортировки, в дробилку для измельчения, в пресс для отжима либо в контейнер для накопления и последующего удаления. Конкретная схема зависит от компоновки участка механической очистки. Варианты подключения оборудования приведены в каталоге BARRY, доступном в разделе «Документы».

Какие данные нужны для подбора модели?

Все необходимые исходные данные перечислены в опросном листе. Как правило, для подбора требуются параметры канала, расход сточных вод, уровень воды, требуемый прозор и высота выгрузки. Заполните опросный лист и отправьте заявку — мы подберём подходящее исполнение BARRY-РСК под ваш объект.
